Ako si vybrať správny elektrický zásuvný konektor PCB?
Nov 13, 2025
Pokiaľ ide o návrh a montáž dosky plošných spojov (Printed Circuit Board), výber správneho elektrického zásuvného konektora je zásadným rozhodnutím, ktoré môže výrazne ovplyvniť výkon, spoľahlivosť a celkovú funkčnosť vašich elektronických zariadení. Ako dodávateľ elektrických zásuvných konektorov PCB chápem dôležitosť tohto výberu a som tu, aby som vás previedol týmto procesom.
Pochopenie základov elektrických zásuvných konektorov PCB
Predtým, ako sa ponoríte do procesu výberu, je dôležité pochopiť, čo sú elektrické zásuvné konektory PCB a ako fungujú. Tieto konektory sú navrhnuté tak, aby poskytovali pohodlný a spoľahlivý spôsob pripojenia elektrických komponentov k doske plošných spojov. Prichádzajú v rôznych tvaroch, veľkostiach a konfiguráciách, pričom každá je prispôsobená špecifickým aplikáciám a požiadavkám.
Jednou z hlavných výhod použitia zásuvných konektorov je ich jednoduchá inštalácia a odstránenie. Táto funkcia umožňuje rýchlu a efektívnu montáž a demontáž elektronických zariadení, vďaka čomu sú ideálne pre aplikácie, ktoré vyžadujú častú údržbu alebo upgrady. Zásuvné konektory navyše poskytujú bezpečné a stabilné pripojenie, čím sa minimalizuje riziko elektrického rušenia alebo straty signálu.
Kľúčové faktory, ktoré je potrebné zvážiť pri výbere elektrického zásuvného konektora PCB
1. Elektrické požiadavky
Prvým krokom pri výbere správneho elektrického zásuvného konektora PCB je určenie vašich elektrických požiadaviek. To zahŕňa faktory ako napätie, prúd a typ signálu. Je dôležité vybrať konektor, ktorý zvládne elektrické zaťaženie vašej aplikácie bez prehriatia alebo poškodenia komponentov.
Ak napríklad pracujete na výkonnej aplikácii, budete potrebovať konektor s vyšším menovitým prúdom. Na druhej strane, ak máte čo do činenia s nízkonapäťovými signálmi, môže stačiť konektor s nižším menovitým napätím. Je tiež dôležité zvážiť typ signálu, ako je analógový alebo digitálny, a vybrať konektor, ktorý dokáže podporovať špecifické požiadavky vašej aplikácie.
2. Mechanické požiadavky
Okrem elektrických požiadaviek budete musieť zvážiť aj mechanické požiadavky vašej aplikácie. To zahŕňa faktory, ako je veľkosť, tvar a štýl montáže konektora. Je dôležité vybrať konektor, ktorý správne zapadá do vášho dizajnu PCB a dokáže odolať mechanickému namáhaniu vašej aplikácie.
Ak napríklad pracujete na kompaktnom zariadení, budete potrebovať konektor s malým tvarovým faktorom. Na druhej strane, ak máte čo do činenia s prostredím s vysokými vibráciami, budete potrebovať konektor s bezpečným štýlom montáže, ktorý zabráni jeho uvoľneniu. Je tiež dôležité zvážiť počet kolíkov alebo kontaktov požadovaných pre vašu aplikáciu a vybrať konektor s príslušným počtom kolíkov.
3. Environmentálne požiadavky
Ďalším dôležitým faktorom, ktorý treba zvážiť pri výbere elektrického zásuvného konektora PCB, sú podmienky prostredia, v ktorých sa bude používať. To zahŕňa faktory, ako je teplota, vlhkosť a vystavenie chemikáliám alebo iným kontaminantom. Je dôležité vybrať konektor, ktorý dokáže odolať podmienkam prostredia vašej aplikácie bez toho, aby sa zhoršila alebo stratila funkčnosť.
Ak napríklad pracujete na vonkajšej aplikácii, budete potrebovať konektor s vysokou úrovňou ochrany životného prostredia. Na druhej strane, ak máte čo do činenia s prostredím s vysokou teplotou, budete potrebovať konektor s vysokou teplotou. Je tiež dôležité zvážiť možnosť vystavenia chemikáliám alebo iným kontaminantom a vybrať konektor, ktorý je odolný voči týmto látkam.
4. Kompatibilita
Pri výbere elektrického zásuvného konektora PCB je dôležité zabezpečiť, aby bol kompatibilný s dizajnom PCB a ostatnými komponentmi vo vašom systéme. To zahŕňa faktory, ako je rozloženie kolíkov, rozstup a štýl ukončenia. Je dôležité vybrať konektor, ktorý zodpovedá špecifikáciám vašej PCB a dá sa ľahko integrovať do vášho systému.
Napríklad, ak používate špecifický typ rozloženia PCB, budete potrebovať konektor s kompatibilným rozložením kolíkov. Na druhej strane, ak používate konkrétny štýl ukončenia, ako je spájkovanie alebo krimpovanie, budete potrebovať konektor, ktorý tento štýl podporuje. Je tiež dôležité zvážiť kompatibilitu konektora s ostatnými komponentmi vo vašom systéme, ako je napájací zdroj, senzory a akčné členy.
5. Náklady
Nakoniec, cena je vždy faktorom, ktorý treba zvážiť pri výbere elektrického zásuvného konektora PCB. Aj keď je dôležité vybrať konektor, ktorý spĺňa vaše požiadavky, je tiež dôležité dodržať rozpočet. Je dôležité porovnať ceny rôznych konektorov a vybrať si ten, ktorý ponúka najlepšiu hodnotu za vaše peniaze.
Je však dôležité poznamenať, že náklady by nemali byť jediným faktorom vášho rozhodovacieho procesu. Lacnejší konektor nemusí byť nutne najlepšou voľbou, ak nespĺňa vaše požiadavky alebo má nižšiu úroveň kvality či spoľahlivosti. Je dôležité vyvážiť náklady s výkonom, spoľahlivosťou a ďalšími faktormi, aby ste urobili to najlepšie rozhodnutie pre vašu aplikáciu.
Typy elektrických zásuvných konektorov PCB
Na trhu je dostupných niekoľko typov elektrických zásuvných konektorov PCB, z ktorých každý má svoje jedinečné vlastnosti a výhody. Tu sú niektoré z najbežnejších typov:
1.Elektrická zásuvná svorkovnica PCB
Elektrické zásuvné svorkovnice PCB sú obľúbenou voľbou na pripojenie vodičov k doske plošných spojov. Poskytujú pohodlný a spoľahlivý spôsob vytvárania elektrických spojení a sú dostupné v rôznych konfiguráciách vrátane jednoúrovňových, viacúrovňových a priechodných prevedení. Svorkovnice sa zvyčajne používajú v aplikáciách, kde je potrebné pripojiť veľké množstvo vodičov k doske plošných spojov, ako napríklad v priemyselných riadiacich systémoch, paneloch na rozvod energie a telekomunikačných zariadeniach.
2.Zásuvný bezskrutkový konektor pre elektrickú energiu
Zásuvné bezskrutkové konektory sú ďalšou populárnou voľbou pre aplikácie PCB. Ponúkajú rýchly a jednoduchý spôsob vytvárania elektrických spojení bez potreby skrutiek alebo iných upevňovacích prvkov. Bezskrutkové konektory sa zvyčajne používajú v aplikáciách, kde je obmedzený priestor alebo kde sú potrebné časté pripojenia a odpájania, ako napríklad v spotrebnej elektronike, automobilovej elektronike a lekárskych zariadeniach.

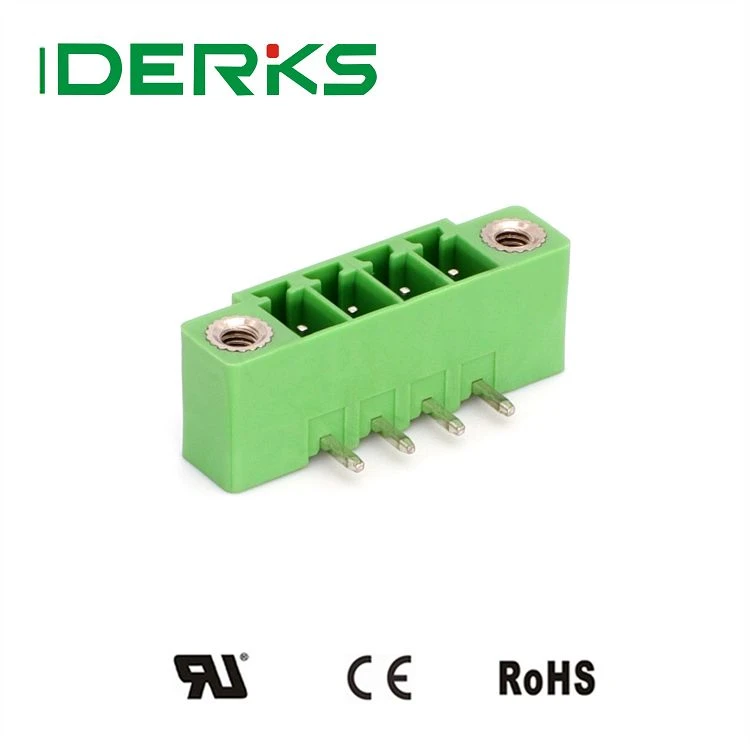

3.Zásuvná svorkovnica pre PCB
Zásuvné svorkovnice pre PCB sú podobné ako elektrické zásuvné svorkovnice PCB, ale sú navrhnuté špeciálne pre použitie s PCB. Poskytujú bezpečný a spoľahlivý spôsob pripojenia vodičov k PCB a sú dostupné v rôznych konfiguráciách vrátane jednoúrovňových, viacúrovňových a priechodných prevedení. Zásuvné svorkovnice sa zvyčajne používajú v aplikáciách, kde je potrebné pripojiť veľké množstvo vodičov k doske plošných spojov, ako napríklad v priemyselných riadiacich systémoch, paneloch na rozvod energie a telekomunikačných zariadeniach.
Záver
Výber správneho elektrického zásuvného konektora PCB je kritickým rozhodnutím, ktoré môže výrazne ovplyvniť výkon, spoľahlivosť a celkovú funkčnosť vašich elektronických zariadení. Po zvážení elektrických, mechanických, environmentálnych, kompatibilných a nákladových faktorov uvedených v tomto blogovom príspevku môžete urobiť informované rozhodnutie a vybrať konektor, ktorý najlepšie vyhovuje vašim požiadavkám.
Ako dodávateľ elektrických zásuvných konektorov PCB ponúkame širokú škálu vysokokvalitných konektorov, ktoré spĺňajú potreby rôznych aplikácií. Naše konektory sú navrhnuté a vyrobené podľa najvyšších štandardov kvality a spoľahlivosti, čo zaisťuje, že poskytujú bezpečné a stabilné pripojenie pre vaše elektronické zariadenia.
Ak máte záujem dozvedieť sa viac o našich elektrických zásuvných konektoroch PCB alebo ak máte akékoľvek otázky alebo obavy, neváhajte nás kontaktovať. Sme tu, aby sme vám pomohli vybrať ten správny konektor pre vašu aplikáciu a poskytli vám podporu a pomoc, ktorú potrebujete na zabezpečenie úspechu vášho projektu.
Referencie
- "Konektory pre dosky plošných spojov," od Johna M. Burkeho
- "Príručka elektronických konektorov," od Ronalda B. Gummowa
- "Dizajn PCB pre manufacturability," od Stevena W. Smitha
